Высокомачтовое освещение

В высоко-мачтовых светильниках использованы наши последние разработки, которые включают специально спроектированный на компьютере корпус для эффективного пассивного охлаждения и создания оптимальных рабочих условий для эффективного функционирования установленных сверхмощных светодиодных чипов. Такие источники света позволяют в 2 – 3 раза сокращать масса габаритные характеристики светильников по сравнению с изделиями, построенными на базе SMDсветодиодов.

Применение мощных светодиодов и оптической системы с пониженным коэффициентом потерь светового потока позволяет достигнуть эффективности 125-150 лм/вт для светильников RC-R и RС-AX –Sport и 120-140лм/вт для светильников RC-P,RC-F,RC-PFL

Светильники имеют и блоки питания, которые оснащены защитой, не позволяющей светильнику выйти из строя в случае перенапряжений в сети питания или изменения условий эксплуатации.

В светильниках применяются драйверы MEANWELL с гарантией работоспособности 50 000 часов. Блок питания имеет степень защиты IP67, снабжен системой подавления высокочастотных помех,у него отсутствуют пусковые токи. Светодиодный драйвер изготовлен для работы в нестабильных сетях, может подключаться к сетям переменного тока с напряжением от 90В до 520В или к сетям постоянного тока с напряжением от 127В до 430В, имеется защита от импульсных помех а) в питающей сети до 4000В, б) между питающим проводом и заземлением до 6000В

Высокомачтовые прожекторы обладают повышенной вибро- и удароустойчивостью, что обеспечивается специальной конструкцией самого прибора и особо продуманными кронштейнами.

В настоящее время, линейка светодиодных мачтовых светильников и высокомачтовых прожекторов марки Револайт имеет 5 функционально различающихся типов продукции.

Таблица сравнительных характеристик по сериям

Основной новинкой 2018 года в ассортименте является появление решений оптической системы с применениемборосиликатных линзс симметричной КСС 30 градусов.

Примеры решений.

Высокомачтовые светильники и прожекторы в решении реальных задач систем освещения

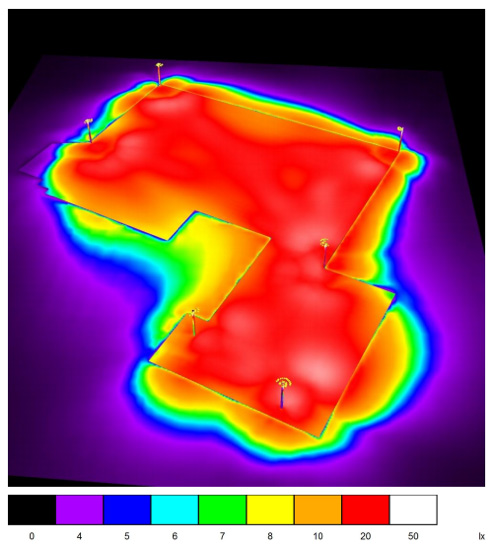

Светильники серии RC-PF моделей 300 и 800 для освещения приморской территории.

Задача- необходимость осуществить равномерное освещение территории со средним показателем уровня освещенности- 20 Лк

Для реализации было использовано два типа светильников 300 и 800 Вт, с оптикой от 30 до 60 градусов

Осложняющим фактором являлась высота установки 20м, в сочетании с неблагоприятными  условиями эксплуатации прибрежной морской территории с ветровой нагрузкой 140м/с.

Важным этапом в данном проекте являлась юстировка оборудования для равномерного светораспределения. Специально разработанная конструкция регулировки кронштейнасветильников в двух осях позволяет  настраивать освещенность территории оптимально в соответствии с ТЗ

Осветительная Установка в Аэропорту «Белоярский»

Высокомачтовое освещение стоянки и обслуживания воздушных судов

Задачей проекта определялось освещение 8 мест стоянок воздушных судов, удаленных на50 метров от четырех мачт освещения высотой 16 метров.

В качестве решения использовались 4 осветительных установки из 2х прожекторов RC-P3400, с мощностью каждого прожектора 240 Вт

Результат: Достигнуто освещение 8 мест стоянок воздушных судов при средней освещенности Если более 10 люкс, при общей потребляемой мощности осветительной установки 2,1 кВт.

Карьер, стационарные  и  передвижные мачты светодиодного освещения

Серия RS-DFS

Общая глубина карьера около 75 метров. Рабочий уступ составляет 6 метров.

Места установки стационарных вышек с высотой высотой 16-20 метров на нижнем створе, или на 1 горизонте (190-191м) и возможно применение мобильной стойки на санях(сани с опорой около 6 метров высотой)

Для решения задачи использованы не только высокомачтовые, но и влагозащищенные промышленные светильники

• RS-DF(S)100 60Вт, 8382Лм 3 шт

• RS-DF(S)252 160Вт, 22395Лм, 9 шт

• RC-AX85Sport, 85Вт, 10500 Лм, 6 шт

Освещение парковочных площадей серией RCR территории Леруа Мерлен

Задача: Освещение территории парковки и подъездных путей для безопасного передвижения автомобилей и пешеходов, а также освещение периметра здания.

Решение: В проекте использовано несколько типов светильников, помимо высокомачтовых, это еще и стандартные уличные осветительные приборы

• Для установки на имеющиеся 10 мачт освещения использованы модификации уличных светильников модели RCR252 с 90 градусной симметричной оптикой по 4 прибора на опору

• RC-R151, 25шт, RC-R702, 27шт, RC-R252, 6шт,



Высокомачтовое заливающее освещение для горнолыжной трассы

Задачей определено создание осветительной установки горнолыжного спуска длинной более 5 км



Результатом является обеспечение средней освещенности Eср = 58 лк путем использования светильников RC-AX852S

Освещение тренировочного поля в парке г. Москва

На стадионе предусмотрено 5 режимов освещения

1. дежурное освещение 150 Лк

2. режим тренировка 200 лк

3. клубные соревнования 500 лк

4. национальные соревнования 700 лк

5. режим соревнований уровня FIFA 2400 Лк

Световая установка расположена на двух уровнях трибун, по всему периметру стадиона исключая зоны ослепления вратаря

полная мощность световой установки составляет 563 кВт

• на первом уровне установлены многокластерные светильники RC-P4600S в количестве 488 шт мощностью 340 Вт каждый

• на втором уровне 780 RC-PFL прожекторов мощностью 510 Вт

Помимо серийных изделий, компания Револайт имеет достаточную инженерно-техническую базу для изготовления продукции по требованиям и  параметрам на заказ, с сохранением заводской гарантии.

Интеграция высокомачтовых светильников в системы дистанционного управления освещением позволяет не только дистанционно управлять (поламповым) включением, но и обеспечить работоспособность осветительной установки в нескольких режимах работы, в ручном или автоматическом режиме управления, что позитивно сказывается не только на повышении безопасности, но и на повышении комфорта, а также дополнительно снижает энергопотребление осветительной установки.
